Pitot-Static System: Uçağın Hızını, İrtifasını ve Dikey Hızını Nasıl Ölçer?

Pitot-static sisteminin nasıl çalıştığını, pitot tube ve static port görevlerini, airspeed indicator, altimeter ve VSI çalışma prensiplerini ve arıza senaryolarını öğrenin.

Bir uçağın burnuna veya kanadına baktığında küçük bir metal tüp görürsün. İlk bakışta basit bir boru gibi görünür. Fakat o küçük tüpün içinden gelen basınç bilgisi, kokpitte pilotun hava hızını belirlemesinde kritik rol oynar.

Bunun yanında gövdenin üzerinde bulunan küçük static portlar da atmosferik basınç bilgisini sisteme taşır. Bu iki bilgi bir araya geldiğinde airspeed indicator, altimeter ve vertical speed indicator gibi temel uçuş göstergeleri çalışabilir.

1. Pitot-Static System nedir?

Pitot-static system, uçağın çevresindeki hava basınçlarını ölçerek bazı temel flight instruments sistemlerine aktaran basınç sistemidir.

Sistemin temelinde iki farklı basınç bilgisi bulunur: total pressure ve static pressure. Airspeed indicator bu iki basınç arasındaki farktan yararlanırken altimeter ve VSI esas olarak static pressure bilgisini kullanır.

2. Pitot Tube tam olarak ne ölçüyor?

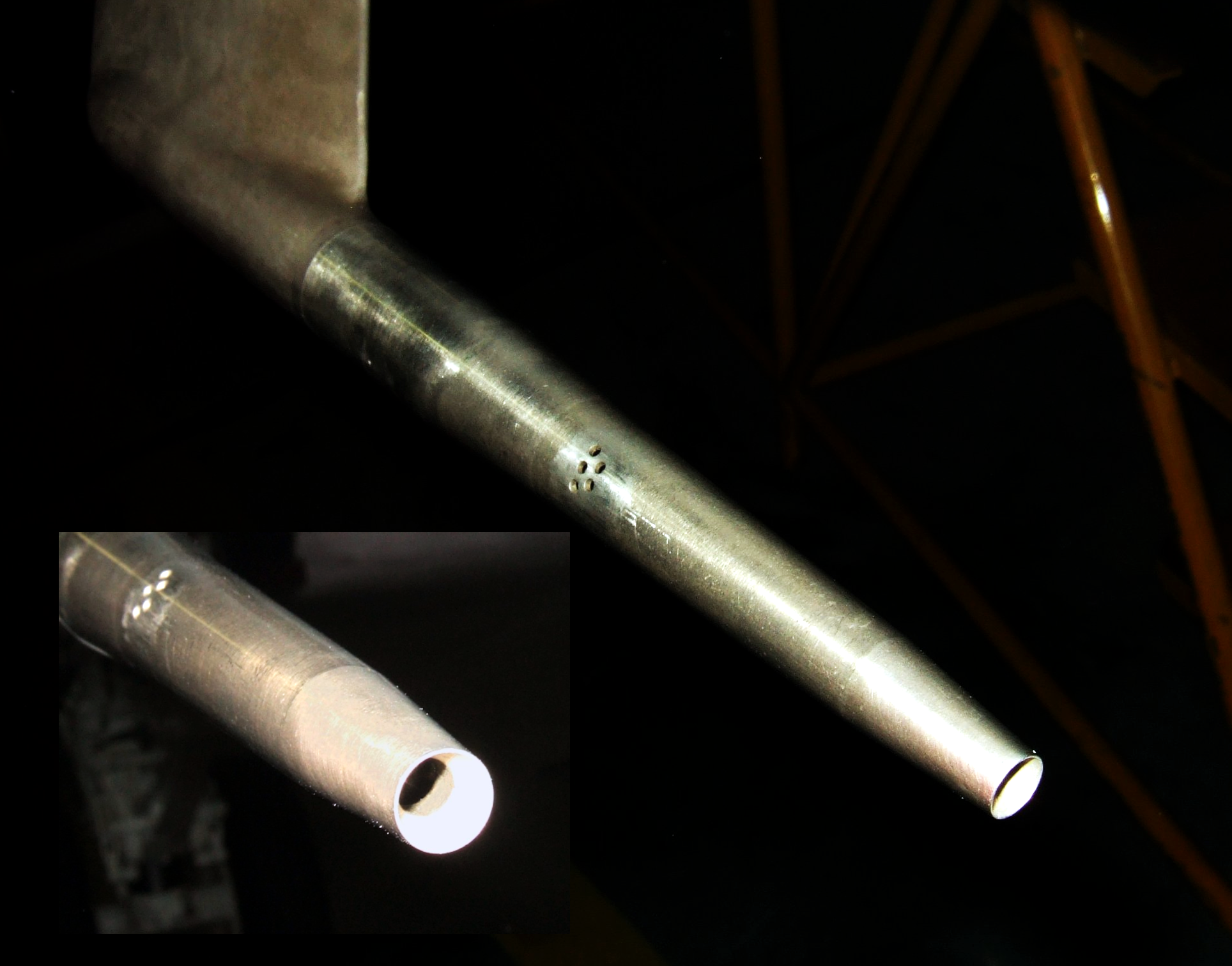

Pitot tube, uçağın ileri hareketi nedeniyle havanın tüpün girişinde oluşturduğu total pressure bilgisini algılar. Hava tüpün ağzına girdiğinde akışın hızının sıfıra yaklaştığı bir stagnation point oluşur ve burada toplam basınç elde edilir.

Basit şekilde ifade edersek total pressure, static pressure ile hareketten kaynaklanan dynamic pressure’ın birleşimidir.

3. Static Port nedir?

Static port, uçağın çevresindeki atmosferik static pressure’ı ölçmek için kullanılan küçük bir açıklıktır. Genellikle gövdenin aerodinamik olarak uygun bir bölgesinde bulunur.

Static port’un konumu rastgele seçilmez. Uçağın gövdesi etrafındaki hava akışı basıncı değiştirebildiği için portun bulunduğu noktadaki basıncın mümkün olduğunca gerçek free-stream static pressure’a yakın olması gerekir.

4. Total pressure ve static pressure arasındaki fark

Static pressure, atmosferin o noktadaki basıncıdır. Uçak hareket ettiği için havanın hareketinden kaynaklanan dynamic pressure ise buna eklenir. Pitot tube bu toplam basıncı algılarken static port yalnızca static pressure’ı sağlar.

5. Airspeed Indicator nasıl çalışıyor?

Airspeed Indicator’ın temelinde pitot pressure ile static pressure arasındaki fark bulunur. Gösterge pitot hattından total pressure, static hattından ise static pressure alır.

Bu iki basınç arasındaki fark dynamic pressure’ı verir. Dynamic pressure arttıkça gösterge daha yüksek airspeed gösterir.

Peki uçak hızlanınca ne oluyor?

Uçak hızlandıkça pitot tube üzerindeki total pressure ile static pressure arasındaki fark büyür. Airspeed Indicator bu farkı kullanarak daha yüksek bir hız değeri gösterir.

6. Altimeter nasıl çalışıyor?

Altimeter yalnızca static pressure bilgisini kullanır. Uçak yükseldikçe atmosferik basınç genel olarak azalır. Altimeter bu basınç değişimini kullanarak uçağın altitude değerini gösterir.

Burada önemli bir ayrıntı vardır: Altimeter’ın gösterdiği irtifa doğrudan GPS benzeri bir mesafe ölçümü değildir. Atmosferik basınç ile altitude arasındaki standart atmosfer ilişkisine dayanır.

7. VSI nasıl çalışıyor?

Vertical Speed Indicator, static pressure’ın zaman içerisindeki değişiminden uçağın yükselme veya alçalma hızını belirler.

Uçak yükselirken static pressure azalır. Uçak alçalırken static pressure artar. VSI bu değişimin ne kadar hızlı gerçekleştiğini mekanik veya elektronik bir sistem üzerinden gösterir.

8. Pitot Tube neden ısıtılır?

Pitot tube’un en önemli tehditlerinden biri icing’dir. Özellikle uçuş sırasında su damlacıkları donarak pitot girişini veya içerisindeki passage’ları tıkayabilir.

Bu nedenle birçok uçakta pitot tube üzerinde electrical heating system bulunur. Sistem aktif edildiğinde tüpün kritik bölgeleri ısıtılır ve buz oluşmasının önüne geçilmeye çalışılır.

9. Pitot heat arızalanırsa ne olur?

Pitot heater’ın devre dışı kalması tek başına hemen yanlış airspeed göstergesi anlamına gelmez. Asıl problem icing koşullarında ortaya çıkar. Pitot girişinde buz birikirse total pressure’ın sisteme doğru şekilde ulaşması engellenebilir.

10. Pitot tube tamamen tıkanırsa ne olur?

Pitot tube’un tamamen tıkandığını düşünelim. Pitot hattında hareketle değişen total pressure artık doğru şekilde iletilemez. Sonuç, tıkanıklığın tam olarak nerede olduğuna bağlıdır.

Klasik bir pitot blockage senaryosunda airspeed indication etkilenir. Ancak static system sağlam kaldığı sürece altimeter ve VSI’nin davranışı doğrudan pitot blockage ile aynı şekilde etkilenmez.

11. Static port tıkanırsa?

Static port’un tıkanması çok daha farklı bir tablo oluşturur. Çünkü artık altimeter, VSI ve airspeed indicator’ın static reference’ı etkilenir.

12. Drain hole neden var?

Pitot-static sistemlerde moisture birikmesi önemli bir problemdir. Su, özellikle düşük sıcaklıklarda donarak passage’ları etkileyebilir. Bu nedenle bazı sistemlerde moisture drainage için drain hole veya drain system bulunur.

Drain hole’un varlığı ve konumu uçak tipine göre değişir. Bu nedenle bakım sırasında ‘burada bir delik var, herhalde gereksiz’ yaklaşımı tehlikelidir.

13. Pitot tube bakımında nelere bakılır?

• Probe üzerinde fiziksel hasar var mı?
• Inlet açıklığı temiz mi?
• Drain hole tıkalı mı?
• Probe mounting sağlam mı?
• Electrical connector ve wiring düzgün mü?
• Pitot heater sistemi ilgili bakım prosedürüne göre çalışıyor mu?
• Tubing ve bağlantılarda leakage var mı?
• Static port çevresinde boya, kir veya contamination bulunuyor mu?
• Sistemin pressure integrity testi limitler içinde mi?

14. Static port çevresinde boya neden problem olabilir?

Static port çok küçük bir açıklık olsa da aerodinamik olarak kritik bir noktadır. Portun çevresindeki yüzey geometrisi ve açıklığın kendisi ölçüm doğruluğunu etkileyebilir.

Bu nedenle boya işlemleri, cleaning ve maintenance sırasında üreticinin prosedürleri izlenmelidir. Static port’u kapatmak veya açıklığın geometrisini değiştirmek yalnızca görsel bir kusur değildir.

15. Leakage neden ciddi?

Pitot-static system basınç bilgisiyle çalıştığı için küçük bir leakage bile ölçüm doğruluğunu etkileyebilir. Özellikle düşük basınç farklarının söz konusu olduğu durumlarda sistemdeki kaçakların etkisi önem kazanabilir.

16. Airspeed, altitude ve vertical speed neden aynı sistemden çıkıyor?

Çünkü üç gösterge de aslında havanın basınç durumunu farklı şekillerde yorumluyor. Airspeed dynamic pressure üzerinden hız bilgisini elde ederken altimeter static pressure’ın mutlak değerini, VSI ise static pressure’ın zamana göre değişimini kullanır.

17. Modern uçaklarda sistem sadece borulardan mı oluşuyor?

Hayır. Modern aircraft’ta pressure information çeşitli air data systems üzerinden elektronik bilgisayarlara da aktarılabilir. Air Data Computer veya benzeri sistemler pitot ve static pressure bilgilerini işleyerek airspeed, altitude, Mach ve vertical speed gibi parametrelerin hesaplanmasına katkıda bulunabilir.

Dolayısıyla klasik analog flight instruments ile modern glass cockpit arasında görüntü değişse de temel fizik değişmez: sistem hâlâ havanın basınç bilgisinden yararlanır.

18. Pitot-Static system ile Air Data System aynı şey mi?

Tam olarak değil. Pitot-static system, basınçların aircraft üzerinden alınmasını sağlayan fiziksel sistemi ifade eder. Air data system ise bu bilgilerin bilgisayarlar, sensors, interfaces ve display sistemleriyle işlenmesini de kapsayan daha geniş bir mimari olabilir.

19. Gerçek bir maintenance senaryosu

Bir aircraft’ta airspeed indication’ın diğer sistemlerle karşılaştırıldığında şüpheli olduğunu düşün. İlk refleks doğrudan airspeed indicator’ı değiştirmek olmamalıdır.

• Pitot probe fiziksel olarak incelenir.
• Pitot inlet ve drain kontrol edilir.
• Static portlar kontrol edilir.
• Pitot heat sistemi ilgili prosedüre göre değerlendirilir.
• Pressure lines ve connections leakage açısından kontrol edilir.
• Gerekli pressure test uygulanır.
• Air Data Computer veya ilgili sensors/indications fault history incelenir.
• Sonuçlar AMM, FIM veya ilgili bakım dokümanlarıyla karşılaştırılır.

20. Pitot-Static sistemini 30 saniyede hatırlama

21. Konuyu animasyonla pekiştir

22. Sonuç

Pitot-static system küçük fiziksel parçalarla çalışan ancak kokpitte çok büyük miktarda bilgi üreten sistemlerden biridir. Pitot tube total pressure’ı, static port atmosferik static pressure’ı sağlar. Airspeed Indicator bu iki basınç arasındaki farkı kullanırken altimeter ve VSI static pressure bilgisinden yararlanır.

Aircraft maintenance açısından sistemin en önemli tarafı, küçük bir probe veya portun bütün sistemi etkileyebilmesidir. Bir tıkanıklık, leakage, heater arızası veya contamination yalnızca dışarıdan görünen küçük bir kusur gibi değerlendirilmemelidir.

Bu yüzden pitot-static sistemine bakarken artık sadece ‘uçaktaki o küçük boru’ olarak görme. O tüp, uçağın hava ile olan fiziksel ilişkisini kokpite taşıyan sensör zincirinin başlangıç noktalarından biridir.
