Boeing 787 ve Airbus A350 gibi kompozit ağırlıklı uçaklarda delaminasyon, disbond ve darbe hasarlarının tespitinde kullanılan ultrasonik test, termografi, shearography ve diğer NDT yöntemlerini inceleyin.
Modern yolcu uçaklarında kompozit malzemelerin kullanım oranı arttıkça, bakım ve yapısal muayene süreçleri de klasik alüminyum uçaklardan farklı bir karakter kazandı. Boeing 787’nin gövde yapısında karbon fiber takviyeli kompozitlerin geniş ölçekte kullanılması bunun en bilinen örneklerinden biridir. Kompozit yapılar yüksek özgül dayanım, korozyon direnci ve ağırlık avantajı sağlarken, meydana gelen bazı hasarlar dışarıdan bakıldığında oldukça küçük veya tamamen görünmez olabilir.
Kompozit Yapılar Neden Farklı İncelenir?
Alüminyum bir panelde darbe sonrasında oluşan ezik veya çatlak çoğu zaman görsel olarak belirgin hale gelebilir. Kompozitlerde ise düşük enerjili bir darbe, yüzeyde yalnızca küçük bir iz bırakırken laminatın altında geniş bir delaminasyon bölgesi oluşturabilir. Bu nedenle hasarın yalnızca yüzeydeki görüntüsüne bakarak değerlendirme yapmak güvenilir değildir.
Kompozit yapılarda en sık karşılaşılan hasar mekanizmaları arasında delaminasyon, fiber kırılması, matris çatlakları, disbond, core crush, darbe hasarı ve sandviç panellerde nem veya çekirdek hasarı bulunur. Hasarın tipi kadar, laminat içerisindeki konumu ve yayılımı da onarım kararının belirlenmesinde önemlidir.
En Yaygın Kompozit Hasar Türleri
Delaminasyon, kompozit laminatı oluşturan tabakalar arasındaki bağın bozulmasıdır. Özellikle darbe sonrasında ortaya çıkabilir ve yüzeydeki hasar izinden çok daha büyük bir alana yayılabilir.
Disbond ise özellikle bonded veya sandwich yapılarda yapıştırıcı bağlantının ayrılması anlamına gelir. Honeycomb panellerde skin ile core arasındaki bağın bozulması yapısal rijitliği ciddi şekilde etkileyebilir.
Fiber kırılması ve fiber-matris ayrılması ise yük taşıma kapasitesinin azalmasına neden olabilir. Bu tip hasarların bazıları görsel muayenede tespit edilemediğinden uygun NDT yöntemiyle doğrulanmaları gerekir.

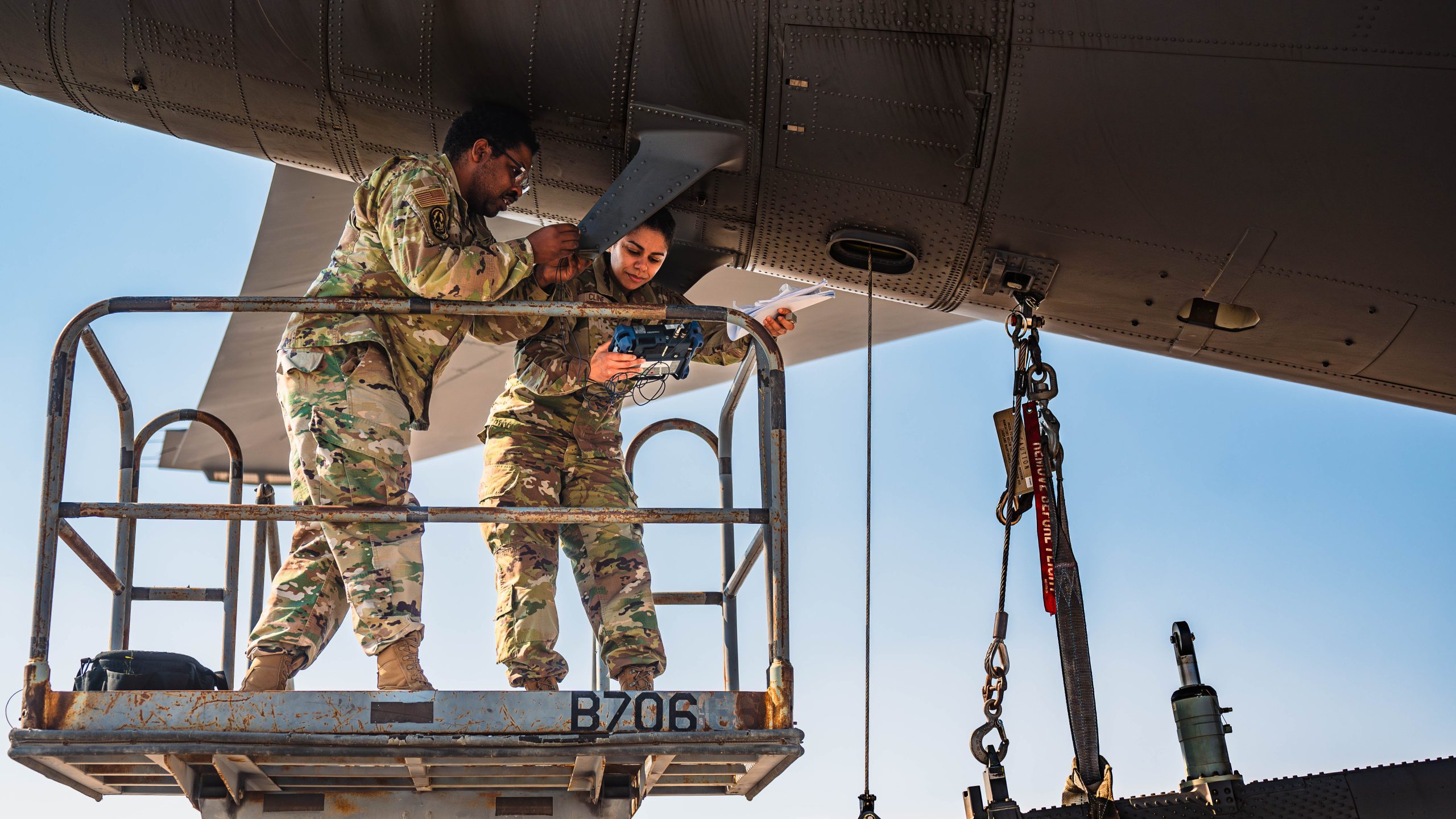

Ultrasonik Test (UT)
Ultrasonik test, havacılık kompozitlerinde en önemli NDT yöntemlerinden biridir. Prob tarafından gönderilen yüksek frekanslı ses dalgalarının yapı içerisindeki davranışı incelenerek tabakalar arasındaki ayrılmalar, delaminasyonlar, disbond bölgeleri ve bazı core hasarları tespit edilebilir.
Kompozit uygulamalarda pulse-echo ve through-transmission gibi farklı ultrasonik teknikler kullanılabilir. Hangi tekniğin uygulanacağı; parçanın kalınlığına, geometrisine, erişilebilirliğine, malzeme yapısına ve üretici tarafından tanımlanan prosedüre bağlıdır.
Termografi
Kızılötesi termografi, kompozit yapının ısıya verdiği tepkiyi görüntüleyerek yüzeyin altında bulunan bazı kusurların belirlenmesini sağlar. Aktif termografide yapı kontrollü bir enerji kaynağıyla ısıtılır ve yüzeydeki sıcaklık değişiminin zamana bağlı davranışı termal kamera ile izlenir.
Delaminasyon, disbond veya honeycomb içerisindeki bazı yapısal düzensizlikler, ısı akışını çevredeki sağlam bölgeden farklı şekilde etkileyebilir. Bu nedenle termal görüntü üzerinde anormal sıcaklık bölgeleri oluşabilir. Ancak termografi sonuçlarının yorumlanması malzeme yapısı, kalınlık, yüzey kaplaması ve çevre koşullarından etkilenebilir.
Shearography
Shearography, özellikle geniş kompozit yüzeylerin hızlı şekilde taranmasında kullanılan optik bir NDT tekniğidir. Yapıya kontrollü bir yük veya vakum uygulanırken yüzeyde meydana gelen çok küçük deformasyon değişimleri lazer tabanlı optik sistemlerle izlenir.
Sağlam ve hasarlı bölgeler yük altında farklı deformasyon davranışı gösterebildiğinden, sistem bu bölgeler arasında anormallikler tespit edebilir. Yöntem özellikle geniş alanlı sandwich paneller ve kompozit yüzeylerin taranmasında avantaj sağlayabilir.
Radyografi ve X-Ray
X-ray radyografi, kompozit yapının iç geometrisini görüntülemek için kullanılabilir. Özellikle honeycomb yapılarda core hasarı, yabancı madde, bazı yoğunluk değişimleri ve belirli tipteki iç kusurların değerlendirilmesinde faydalıdır.
Bununla birlikte radyografi her kompozit hasar için en iyi yöntem değildir. Delaminasyon gibi birbirine yakın yüzeyler arasındaki ayrılmaların görüntülenmesi, hasarın yönüne ve radyasyonun yapı içerisinden geçiş geometrisine bağlı olabilir. Bu nedenle yöntem seçimi her zaman parçanın yapısı ve beklenen hasar mekanizması üzerinden yapılmalıdır.

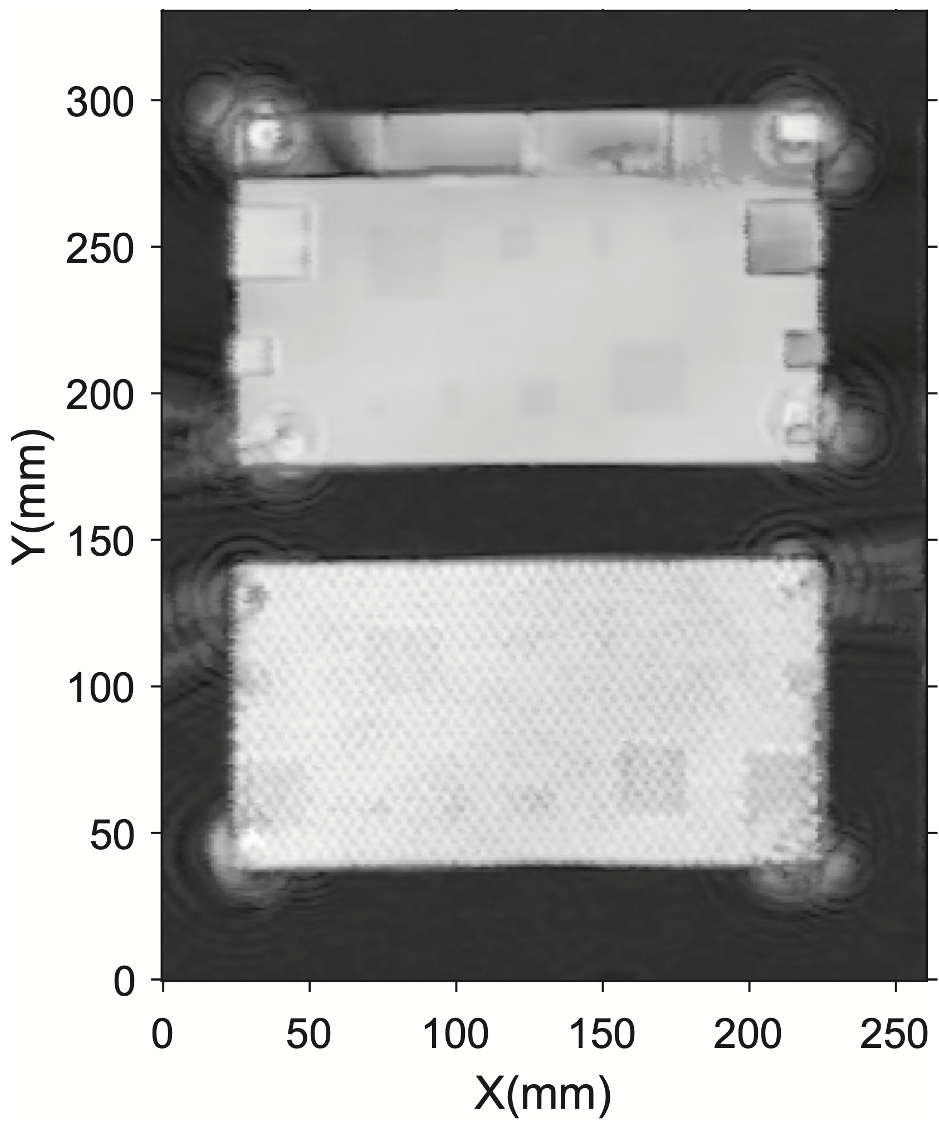

Terahertz ve Yeni Nesil Görüntüleme Teknikleri
Kompozit NDT alanında gelişen tekniklerden biri de terahertz ve milimetre dalga görüntülemedir. Bu yöntemler elektromanyetik dalgaların kompozit içerisindeki davranışından yararlanarak bazı yüzey altı kusurlarının görüntülenmesini hedefler.
Bu tür teknolojiler henüz klasik UT’nin her uygulamadaki doğrudan alternatifi olarak düşünülmemelidir. Ancak temassız veya geniş alan taraması gereken uygulamalarda gelecekte önemli bir rol üstlenebilirler.
Eddy Current Kompozitlerde Kullanılabilir mi?
Eddy current yöntemi geleneksel olarak iletken metal parçaların yüzey ve yüzeye yakın çatlaklarının tespitinde kullanılır. Karbon fiber kompozitler de elektriksel olarak iletken olduğundan, uygun ekipman ve prosedürlerle bazı kompozit uygulamalarında elektromanyetik yöntemlerden yararlanılabilir.
Ancak karbon fiber kompozitin elektriksel davranışı metalden farklıdır ve fiber yönlenmesi, laminat yapısı, reçine oranı ve kalınlık gibi faktörler ölçümü etkileyebilir. Bu nedenle standart bir metal eddy current prosedürünün doğrudan kompozite uygulanması doğru değildir.
Görsel Muayene ve Tap Test Hâlâ Önemli
Yeni nesil NDT teknolojileri gelişse de görsel muayene ilk savunma hattı olmaya devam eder. Yüzey çatlakları, boya deformasyonları, impact izi, fiberlerin açığa çıkması, fastener çevresindeki hasarlar ve yüzey geometrisindeki değişimler görsel muayenede değerlendirilebilir.
Tap test ise özellikle küçük kompozit ve sandwich yapıların hızlı kontrolünde kullanılabilen basit bir yöntemdir. Sağlam ve hasarlı bölgeler farklı akustik tepki verebilir. Ancak yöntemin sonuçları operatör deneyimine bağlı olduğundan, kritik yapılar için tek başına yeterli kabul edilmemeli ve gerektiğinde daha gelişmiş bir NDT yöntemiyle doğrulanmalıdır.
Doğru NDT Yöntemi Nasıl Seçilir?
NDT yönteminin seçimi ‘en gelişmiş cihaz hangisi?’ sorusuyla değil, ‘hangi hasarı arıyoruz ve yapı nasıl?’ sorusuyla başlamalıdır. Laminat kalınlığı, fiber yönlenmesi, sandwich veya solid laminate olması, erişim imkânı, hasarın beklenen derinliği ve parçanın geometrisi yöntem seçiminde belirleyicidir.
NDT Sonucu Onarım Kararına Nasıl Dönüşür?
NDT sonucunda bir anomali tespit edilmesi, parçanın otomatik olarak değiştirileceği veya onarılacağı anlamına gelmez. Öncelikle hasarın gerçek boyutu ve tipi belirlenir. Daha sonra ilgili yapının kritikliği, izin verilen hasar limitleri ve üreticinin onarım prosedürü değerlendirilir.
Kompozit bakımında önemli olan yalnızca hasarı bulmak değil, hasarın yapısal açıdan ne ifade ettiğini doğru yorumlamaktır. Özellikle görünmeyen impact damage ve delaminasyonlarda NDT, bakım kararının teknik temelini oluşturur.
Kompozit yapıda küçük görünen bir darbe, yüzeyin altında çok daha büyük bir hasarın habercisi olabilir.
Sonuç
Yeni nesil uçaklarda kompozit yapıların yaygınlaşması, bakım personelinin hasarı yalnızca gözle değerlendirmesinden çok daha fazlasını gerektiriyor. Ultrasonik test, termografi, shearography, radyografi, uygun durumlarda elektromanyetik teknikler ve gelişen terahertz görüntüleme sistemleri farklı hasar mekanizmalarının ortaya çıkarılmasını sağlıyor.
En güvenilir yaklaşım ise tek bir NDT yöntemine bağlı kalmak yerine yapının özelliklerini ve beklenen hasar tipini dikkate alan bir muayene stratejisi oluşturmaktır. Son karar her zaman ilgili uçak üreticisinin güncel bakım ve yapısal onarım dokümantasyonu ile yetkili bakım kuruluşunun prosedürleri çerçevesinde verilmelidir.
